井中激電在深部隱伏汞銻金礦勘查中的應用效果

發布時間：2021-11-03 點擊量：4477 分享到：

王鋒¹，萬騰¹，吳文濤¹，李普站¹，庾晶晶¹，袁宏亮²

1陜西地礦物化探隊有限公司，陜西西安，710043；2 中陜核工業集團二一二大隊有限公司，陜西西安，710024

Wang Feng ,Wan Teng,Wu Wentao,Li Puzhan,Yu Jingjing.

1.Shaanxi Geology and Mining Geophysical and Geochemical Exploration Team Co. Ltd. ,Xi'an 710043；2. 211 Battalion,?Co, Ltd.In China Shanxi Nuclear Industry group Company, Xi'an 710024,China.

摘要: 利用井中激電可判斷井底、井旁是否有盲礦，在確定礦層厚度、埋深及延伸方向等方面都取得了一定的地質效果。在陜南旬陽某工區ZK5003鉆孔進行激電測井，結合工區的巖( 礦) 石電性參數特征進行分析，得出該井強礦化帶位置，判斷了礦體延伸方向，并對深部隱伏盲礦進行分析，推測出井底附近無極化體存在。

?Abstract:The IP in the well can be used to judge whether there is blind ore at the bottom of the well or near the well, and has achieved certain geological effects in determining the thickness, depth and extension direction of the ore bed. Induced polarization logging was carried out in ZK5003 borehole in a working area of Xunyang County, southern Shaanxi Province. Based on the analysis of electrical parameters of rock (Ore) in the working area, the position of strong mineralized zone in the well was obtained, the extension direction of the ore body was judged, and the blind blind ore in the deep part was analyzed, the existence of non-polarized body near the bottom of well is inferred.

關鍵詞:?井中激電；地—井方位測量；隱伏金屬礦；深部；旬陽

Key words:?in-well excitation; surface-borehol?azimuth survey；concealed metal ore deposit;?Deep Part;?Xunyang?of South Shaanxi.

作者簡介：王鋒，男，生于1984年7月10日，漢族，陜西大荔人；本科，學士學位，中國地質大學（武漢），地球化學專業，工程師，項目負責；主要從事物化探煤田、礦產、石油勘查等。單位：陜西地礦物化探隊有限公司，陜西西安，E-mail：263327820@qq.com

通訊地址：710043，陜西省西安市灞橋區御錦城一期，王鋒，13909181552。

前言

工作區屬陜西省成礦遠景區南秦嶺成礦帶鎮安-旬陽華力西、燕山期鉛鋅金汞銻成礦帶之小河-雙河汞銻金成礦帶，開展ZK5003孔井中激發極化測量，在鉆孔見礦的情況下查明礦體延伸規模，并判斷鉆孔旁側及下部一定范圍內有無盲礦體存在。

1 礦區地質特征

工作區位于南秦嶺-大別山構造帶的中部，揚子板塊北部被動大陸邊緣，總體位于南羊山斷層北側，區內褶皺、斷裂發育，構造復雜，呈東西向展布，區域地層以古生代淺變質碎屑巖系為主，巖漿活動不發育。

區內出露地層由老到新依次分別為：上志留統水洞溝組，泥盆統的西岔河組、公館組、石家溝組、大楓溝組、楊嶺溝組、落駕河組、鐵山組，下石炭統袁家溝組。

區內金屬礦產主要為金、汞、銻和鉛鋅。

2 礦區地球物理特征

地球物理特征實質是指地層巖石及礦(化)體的物理特征。本次鉆孔揭露的常見巖石及含礦巖層的巖(礦)石主要為灰巖、白云巖、板巖、砂巖等，主要礦物有方解石、石英、白云母及絹云母等，次為少量石英鈣鎂質、微細粒黃鐵礦及綠泥石等。

2.1 巖(礦)石電性特征

通過對賦礦圍巖進行了電性參數測定，統計結果詳見表1。板巖η_s較低，含有黃鐵礦極少，平均為9.76%，其余巖性η_s比較高，而因而η_s為礦化異常的一個重要電性標志。

表1 ??巖(礦)石標本電性測定成果表

類別	ρ_s（Ω·Μ）			η_s（%）
類別	最小值	最大值	平均值	最小值	最大值	平均值
板巖	356.3	1528.4	874.2	5.26	15.43	9.76
白云巖	647.0	7003.8	3825.3	10.30	25.88	18.09
灰色砂巖	258.0	425.0	341.7	14.93	19.35	17.64
灰色灰巖	218.9	9323.5	3585.2	6.63	35.52	17.84

2.2 物性剖面特征

在激電測井測量數據中，含黃鐵礦化的巖性段η_s均大于17.5 %，ρ_s平均值約285Ω·M，V為相對正中等值，約為95mV。

表2 ??物性剖面特征統計表

類別	ρ_s（Ω·Μ）		η_s（%）		V（mV）
類別	變化范圍	特征	變化范圍	特征	變化范圍	特征
板巖	246～351	中低	4.1～18	中	86～-112	高
白云巖	229～283	低	6.7～12.9	中	81.8～-82.1	中低
灰色砂巖	233.5	低	7.38	中低	89.9	中
灰色灰巖	208～338	中低	12.7～48.6	高	49.8～104.1	中

3 測井方式和參數

測井儀器采用重慶地質儀器廠的DZD-6A型多功能電法儀，對井內實行定位點測，點距5 m，異常段當加密到1～2.5m，供電節拍4s，觀測△U1（一次電位）、ρ_s、η_s和V。激電測井采用單極供電倒裝電位法電極系，極距為N2.25M0.5A。地—井方位測量。供電A極分別在井口和四方位（20o、155o、225o和333o）100m極距進行測量，無窮遠B極布置在孔西南方向2.3公里處，測量電極MN=2.25m。

4 激電測井電位法異常特征與編錄資料對比

激電測井電位法測量中有10段異常 (見圖1)，特征分別為：異常①為平緩高極化、較高阻和平緩正高自然電位特征，巖性為砂質灰巖，見有原生輝銻礦，有細小黃鐵礦顆粒。異常②為平緩中極化、低阻和平緩的正高自然電位特征，巖性主要為鈣質板巖、砂質灰巖，局部夾少量碳質板巖，黃鐵礦發育。異常③為中極化、低阻和正較高自然電位特征，巖性為鈣質板巖、砂質灰巖，黃鐵礦發育。異常④為中極化、低阻和正高自然電位特征，巖性為鈣質板巖，夾少量砂質灰巖、泥晶灰巖，有黃鐵礦小顆粒。異常⑤為高極化、低阻和正低自然電位特征，巖性為灰巖，見大量細-微細粒黃鐵礦。異常⑥?在為中極化、低阻和正較低自然電位特征，巖性為灰巖，未見礦化蝕變。異常⑦為高極化、低阻和正低自然電位特征，巖性為砂質板巖、灰質白云巖，局部見黃鐵礦呈團塊狀。異常⑧為高極化、低電阻和正中等自然電位特征，巖性為板巖、白云巖和砂巖，見星點狀黃鐵礦分布。異常⑨為較高阻、高極化和正較高自然電位特征，巖性為白云巖，有較弱的酸鹽化、黃鐵礦化蝕變。異常⑩為高極化、低阻和正低自然電位特征，巖性為灰巖，見大量微細粒黃鐵礦。

? 圖片5.jpg

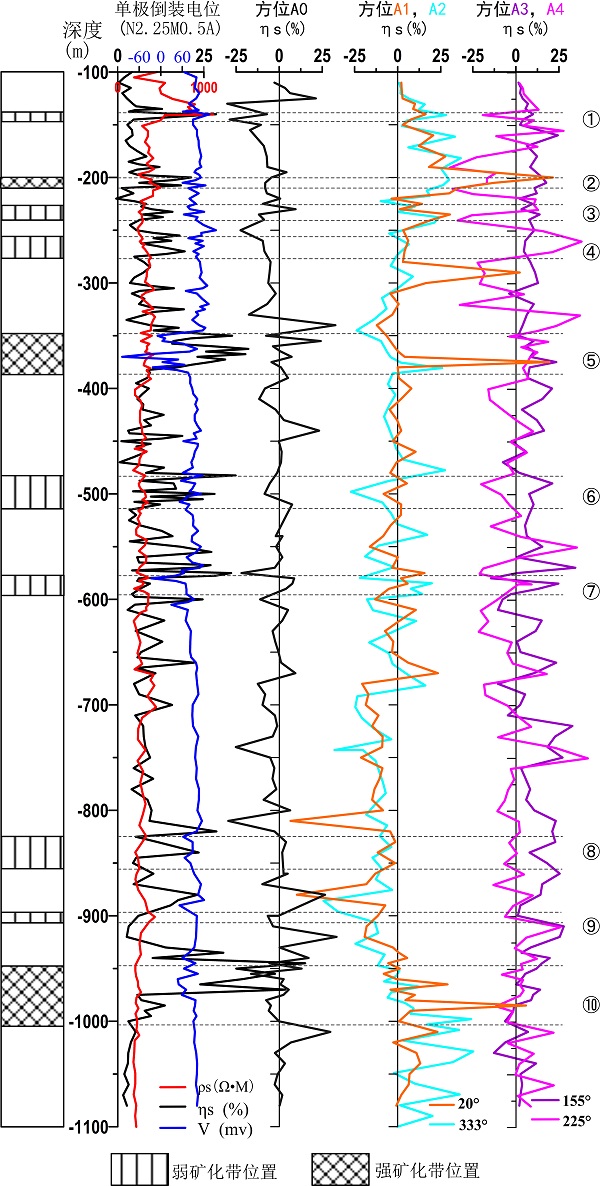

圖1　陜南旬陽某地ZK5003?孔井中物探測井曲線圖

Fig1 Curves diagram of electricallog of ZK5003 well at some place sorthern Shaanxi

5激電測井與地—井方位測量異常特征對比及礦體走向推測

從測井對比曲線可以看到(見圖1)，主要有三處明顯的激電異常：

（1）在190～210m處，井口和西南方位表現為視極化率負值異常，其余均方位為正值，鉆井穿越極化體，向西南方向緩傾。

（2）在350～365m處，東北和西北方位為較強的視極化率負值，其余方位視極化率為正值異常，推測礦化延北方向有一定的延伸。

（3）在945～970m處，激電測井為高極化正值異常，井口方位測井在920～955m處為極化率正值異常，東北和西北方位在960～990m處為極化率正值異常，與之相反的是，東南和西南方位從940m向深部為幅度逐漸減小的低極化率較。其中東北方向在此段視極化率值達到最大，說明礦體向西北方向延伸比較大。

6 深部盲礦體推斷

激電測井和地—井方位測量曲線可以看出，鉆孔深1020～1080m處激電測井曲線視極化率均成低值平緩狀，幅值和梯度變化不大，巖性主要為硅質板巖、泥質板巖，變余粉砂質、泥質結構，塊狀構造，主要礦物成分為粘土、石英、巖石碎屑，無礦化和蝕變跡象，成礦可能性較小，因此推斷井底附近無極化體存在。

?結論和建議

（1）本此激電測井中的“高”視極化率、“低”視電阻率和“低”自然電位特征可以定性劃分含黃鐵礦(化)層或高極化異常層段。

（2）方位激電測井是勘查多金屬礦床、尤其是尋找深部盲礦體優先選用的井中物探方法，通過激電測井可以對鉆孔編錄結果進行標定、探查井旁（底）盲礦體或空間延伸情況，本次測井工作共發現三處礦體較強富集區，并對礦體走向做了合理的推斷解釋。

（3）鉆孔底部近百米內無礦化和蝕變跡象，成礦可能性較小，推斷井底附近無極化體或礦體存在。

（4）鉆孔是典型的三維復雜環境，受鉆孔大小、環境、地形及理論條件等因素，解釋成果只能定性使用，在解決地質問題上也存在一定的局限性。

參考文獻：

[1]陳澤民,王志遠,楊長美,王長青，楊光新.井中激電在廣元大灘槽子溝多金屬礦區的應用效果.物探與化探,1987,11(1);72 76.

Chen?Zemin,Wang?Zhiyuan,Yang Changming,Wang Changqing.The effectiveness ofapplying induced polarization method in bore hole to the datancaozi polymetallic ore district in guangyuan county.?Geophysical and Geochemical Exploration,1987,11(1);72 76.

[2]潘建西.井中激電測井在金屬礦勘探中的應用.西北地質,2010,43(2);190 194.

Pan Jianxi. Application of Electrical Logging in the Metallic Ore Exploration.?Northwestern?Geology, 2010,43(2);190 194.

[3]徐新學,李榮光,孫磊.全方位激電測井在老撾華潘銅鐵多金屬礦勘查中的應用[J]. 物探與化探,2012,36(1);23 26.

Xu Xinxue，Li Rongguagn,Sun Lei.The application or comprethensive 5-direction ip logging to the exploration of a copper-iron polymtallic deposit in Houa Phan province Laos[J]. Geophysical and?Geochemical Exploration,2012,36(1);23 26.
